เครื่องประคบเย็น

Therapeutic Cold Compress Device

ระบบทำความเย็นและอุปกรณ์ประคบเย็นสำหรับลดอาการปวดของผู้ป่วยหลังผ่าตัดเปลี่ยนข้อเข่าเทียม ใช้เทอร์โมอิเล็กทริกทำน้ำเย็นหมุนเวียนเข้าแผ่นประคบรอบเข่า คุมอุณหภูมิให้คงที่และตั้งเวลาประคบสลับพักได้ แทนถุงน้ำแข็งที่ต้องคอยเปลี่ยน

ประเภท: งานต้นแบบ วิจัย และ 3D Printing

โจทย์

การประคบเย็นช่วยลดอาการปวดหลังผ่าตัดเปลี่ยนข้อเข่าเทียมได้ดี แต่วิธีที่ใช้กันอยู่ยุ่งยาก ดูแลลำบาก และรักษาอุณหภูมิให้คงที่ไม่ได้ ขณะที่จำนวนผู้ป่วยข้อเข่าเสื่อมเพิ่มขึ้นตามจำนวนผู้สูงอายุ

สิ่งที่เราทำ

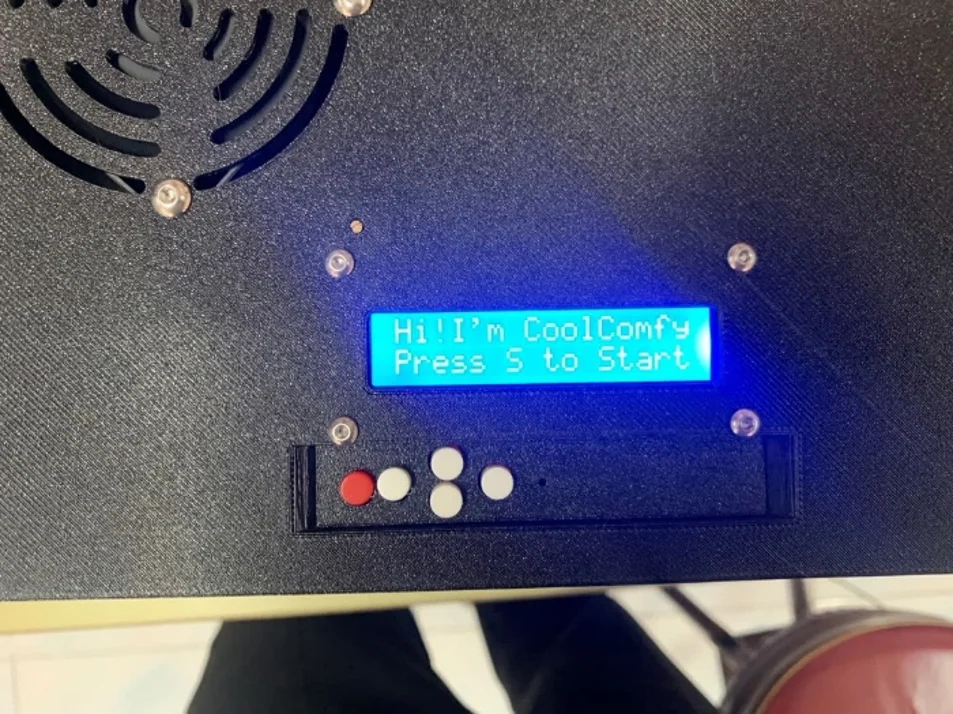

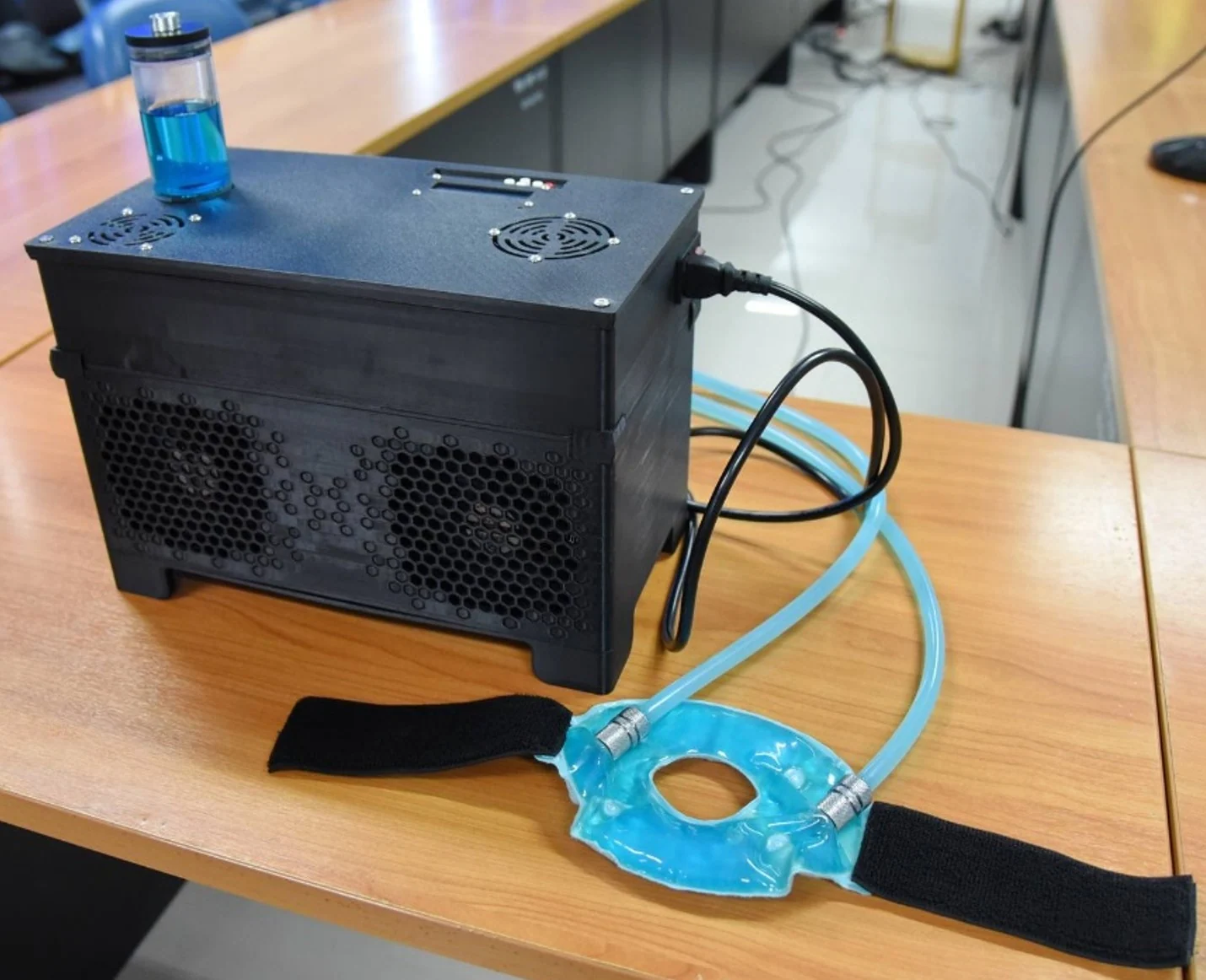

ออกแบบและสร้างเครื่องต้นแบบทั้งชุด ใช้โมดูลเทอร์โมอิเล็กทริกพร้อมชุดระบายความร้อนทำน้ำเย็น ปั๊มส่งน้ำผ่านท่อไปยังแผ่นเจลที่รัดรอบเข่า เซนเซอร์อุณหภูมิที่แผ่นประคบส่งค่าให้ตัวควบคุมสั่งเปิดปิดการทำงานเพื่อให้อุณหภูมิอยู่ในช่วงที่ตั้งไว้ ผู้ใช้ตั้งอุณหภูมิและเวลาประคบได้จากจอและปุ่มบนเครื่อง ตัวเรือนพิมพ์ 3D แบ่งเป็นชั้นซ้อนกัน แยกส่วนทำความเย็นออกจากส่วนไฟฟ้าและควบคุม

ผลลัพธ์

รักษาอุณหภูมิแผ่นประคบได้ต่ำกว่า 20 °C ตามเป้าหมาย ในห้องที่อุณหภูมิ 25 °C

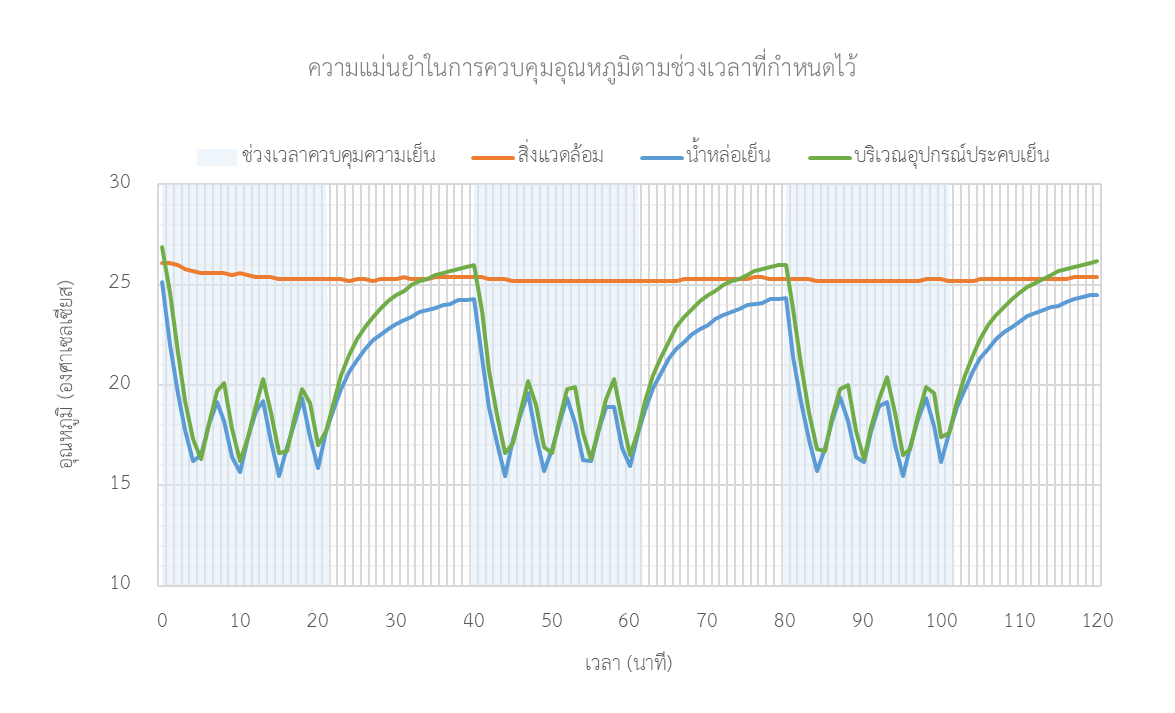

ทดสอบประคบสลับพัก 3 รอบใน 120 นาที อุณหภูมิกลับเข้าช่วงควบคุมได้ทุกรอบ

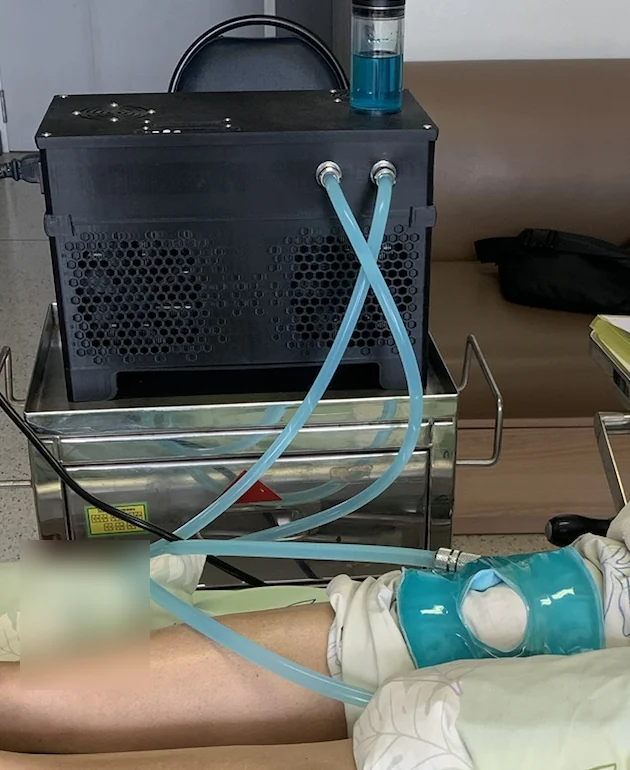

ผู้ป่วยหลังผ่าตัดเปลี่ยนข้อเข่าเทียม 23 รายทดลองใช้ในโรงพยาบาล ให้คะแนนเฉลี่ย 3.91 ถึง 4.00 จากเต็ม 4 ทุกหัวข้อ
22 จาก 23 รายเห็นด้วยอย่างยิ่งว่าใช้ได้จริงและช่วยบรรเทาอาการปวดเข่า
เป็นเครื่องต้นแบบงานวิจัย ข้อเสนอจากผู้ใช้ เช่น ใช้สองข้างพร้อมกันและเพิ่มกำลังทำความเย็น ถูกนำไปพัฒนาต่อ
